板式换热器结构性能说明

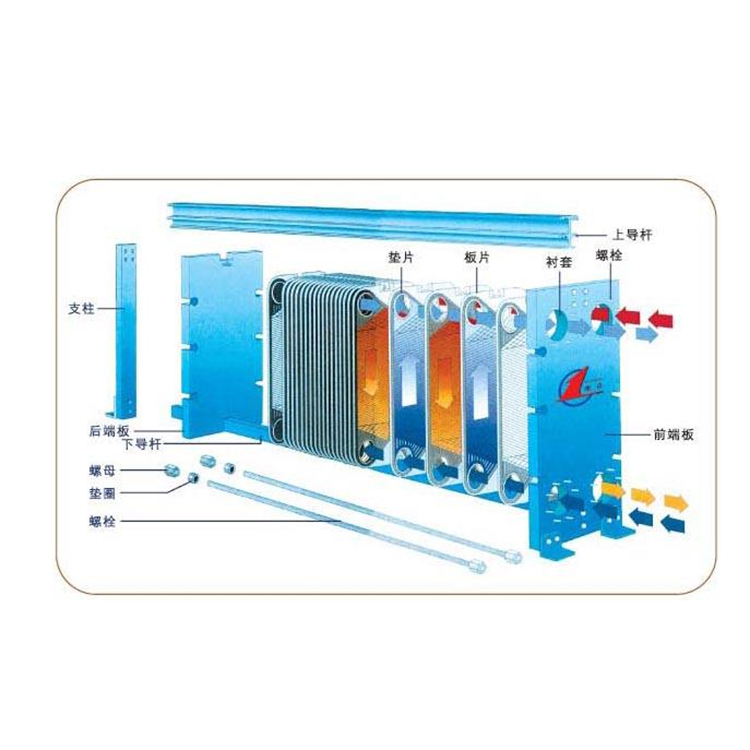

一、产品结构
板式换热器是由具有一定波纹形状的金属板片叠装而成的一种新型高效换热器，工作介质在两相邻板片形成的窄小曲折的通道中流过，通过相隔的板片传热。


二、产品优点
●传热系数高，雷诺数200时就能达到湍流状态，水-水换热时换热系数可达到4000-7000W/m²℃，是同样流速管壳式换热器的3-5倍。
●结构紧凑，占地面积小，重量轻，单位体积内的换热面积为管壳式换热器的2-5倍，占地面积仅为管壳式换热器的1/5-1/10。
●不易结垢，易于拆卸维修、清洗。
●设计灵活，易于改变换热面积和流程组合。
三、产品特点
◆针对采暖、空调的不等截面设计
板式换热器将板片压制成两侧截面不等的波纹，然后将波纹截面大的一面相对组成宽流道，波纹截面小的一面相对组成窄流道，宽窄流道面积比约2:1，使冷热介质在流量差距很大的情况下，依然能够保持板间流速接近，大大提高了板式换热器的传热系数。
   ◆压延成型技术
   我公司板式换热器采用先进的压延膜加工板片，板片成型精度更高。
   ◆挂垫设计
   我公司板式换热器不需用胶粘接固定，因而不会因胶中氯离子腐蚀降低板片使用寿命，更不会由于胶高温融化污染介质；拆装更加方便快捷。

   ◆导流区设计
   我公司板式换热器导流区采用先进的巧克力块状半拉伸设计，既能保持流体均匀分布在整个板片，又能使压力降较低，可以使更多的压力降用于传热，并且导流区本身也能很好地传热。

   ◆新型定位设计
我公司板式换热器采用独特的燕尾槽结构的多点定位方式，一侧采用全面限制自用度的方法，另一侧采用非全面限制自由度的方式，在纵向方向上可以伸长。板片在受热及夹紧受力时，可以沿纵向方向向下延伸，能够大大降低板式换热器的泄漏几率，板片无变形，板片拆卸只要转到一定角度，更为方便快捷。同时，板片具有“四角互锁”及“自定位”功能。

◆新型垫片设计
我公司板式换热器密封垫结构采用的三角形屋顶设计，密封效果更佳，板片多次拆装不变形。

   ◆软硬板设计
我公司板式换热器采用先进的热混合设计方式，能在相当宽广的参
数范围内，做到换热量——流量——允许压降的完全匹配并节省换热面
积。


   ◆多种板形可供选择
我公司板式换热器单板面积0.1㎡、0.13㎡、0.2㎡、0.35㎡、0.5㎡、0.52㎡、0.6㎡、0.8㎡、0.85㎡、1.1㎡、1.45㎡、2.0㎡。
我公司板式换热器等截面从HD010-HD200，不等截面从HB035-HB120，计15个系列，口径从DN32-DN500，在工程实例中已实现最大装机面积1010m²，角孔尺寸最大为DN500，单机水处理能力达到3500m³。从采暖到电力、空调、冶金、石油、化工等均有不同的产品与之相适用。由于模具的精密，除可压制不锈钢外，还可压制钛板、钼板、镍板、钯氏合金、哈氏合金等，完全满足用户的需求。

换热机组性能介绍
    智能板式换热机组是集成板式换热器、循环泵、补水泵、智能控制柜、温控装置、各种传感器、热量计、温度计、压力表、管路和阀门等于一体，并组合在一个底座上的热交换成套装置。一次侧热（冷）源（蒸汽、高温水、冷冻水等）进入板式换热器，与二次侧循环水进行热交换，然后返回一次侧回水管网。二次侧循环水经过循环泵加压后，进入板式换热器与一次侧热（冷）源进行热交换，然后进入二次侧供水管网。补水定压泵自动向二次侧回水管网补水定压，维持系统安全稳定运行。
适应范围
     ●采暖系统——生活热水、地热利用、锅炉房区域供暖、热电厂区域供暖、楼宇空调采暖供热、储冰空调系统储冰及取冷换热。
     ●空调制冷          ●电子行业         ●电力行业        ●造纸行业         ●纺织行业
     ●机械行业          ●冶金行业         ●化学行业        ●医药行业         ●石油工业
组成结构
  ●板式换热器  ●循环泵  ●电控柜   ●补水定压装置  ●仪器仪表  ●温控设备  ●机组底座
  ●机组管道连接所必需的阀门、管线及附件
主要优点
    ●节能、高效、低噪音；
    ●按照用户需要量身定做，经济合理；
    ●先进的优化设计、技术方案最佳；
    ●多种控制方式可选，丰俭由己；
    ●多种系列、型号的换热器，总有一套适合您；
    ●高品质配套设备，性能优良；
　●全部厂内组装调试，良好运行有保障；
　●结构紧凑、占地面积少；
　●设备运行、维护费用低；
　●成熟的经验和完善的售后服务。
按换热形式分类
    ●BJSS水水换热机组：
        1、水水采暖换热机组
        2、水水空调系列换热机组
        3、水水生活热水系列换热机组
    ●BJQS汽水换热机组：
        1、汽水采暖换热机组
        2、汽水空调系列换热机组
        3、汽水生活热水系列换热机组
